Enrochement et chemin piétonnier

Pour tenir la plateforme et dégagé la maison tout en optimisant l’espace, la société AATP a mis en œuvre un superbe enrochement de plusieurs dizaines de tonnes. En effet, la maison étant en contre-bas depuis toujours et avec la création de la plateforme, il devenait nécessaire de tenir le terrain. Un escalier en bois ou en pierre pourrait voir le jour à droite de l’enrochement.

Enrochement fait par la société AATP
Enrochement fait par la société AATP

Cela a aussi permis de construire un petit chemin piétonnier serpentant autour de l’enrochement. Le résultat est plus que satisfaisant et nous renouvelons nous remerciements à la société AATP pour leur travail et le goût du travail bien fait.

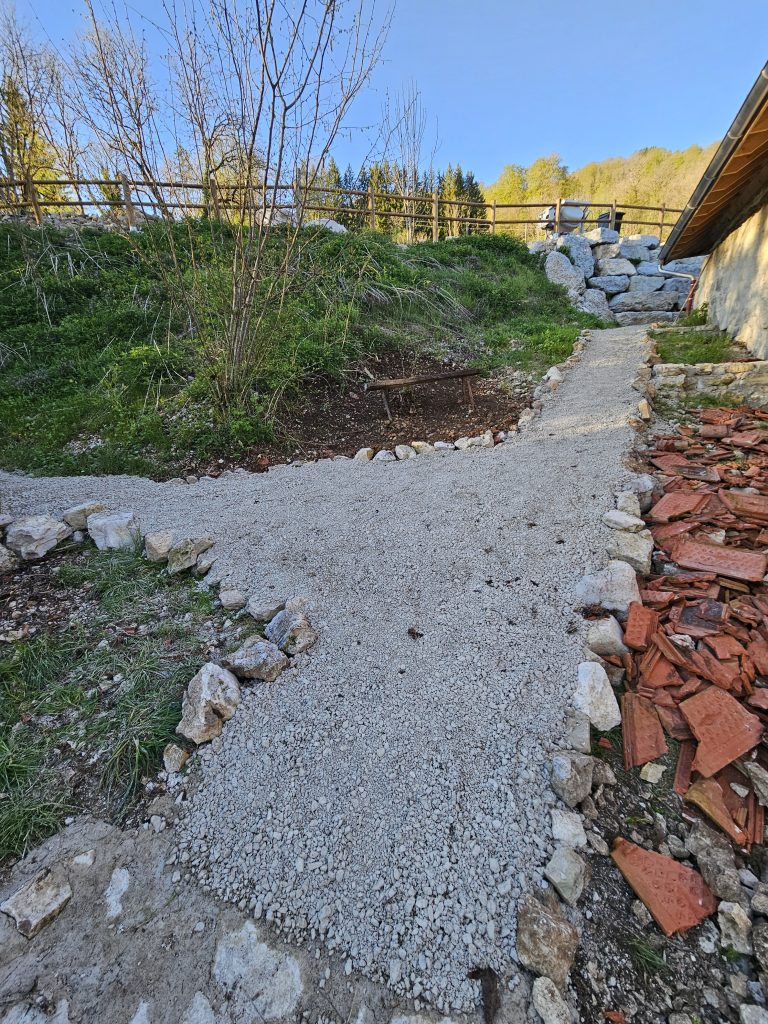

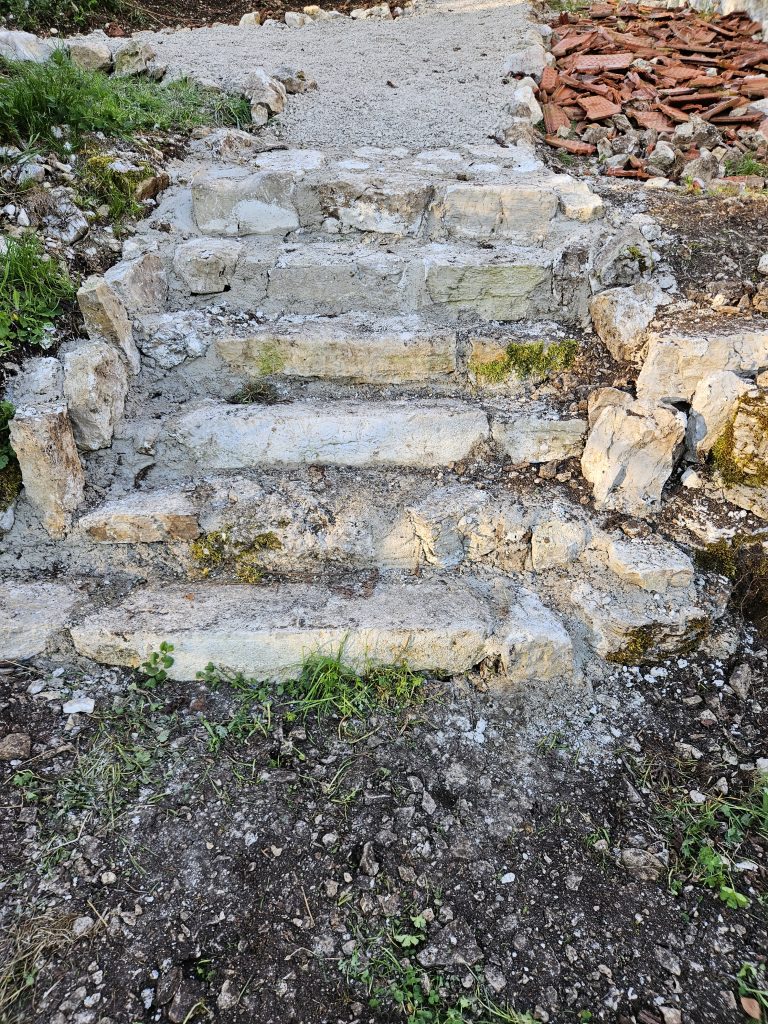

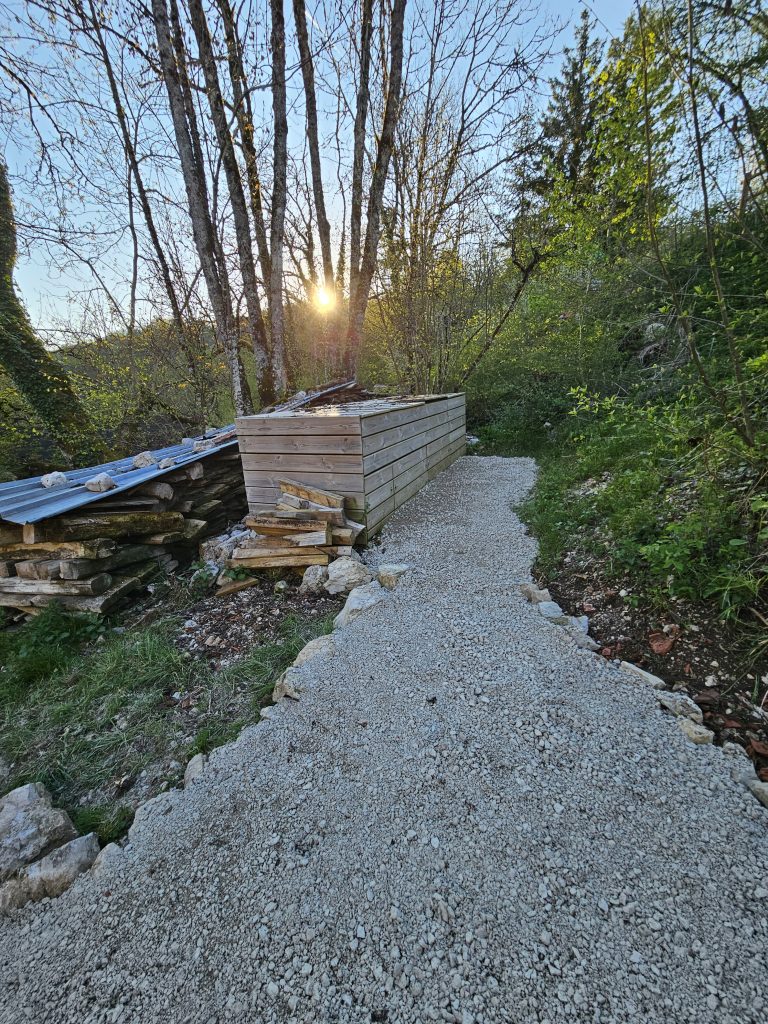

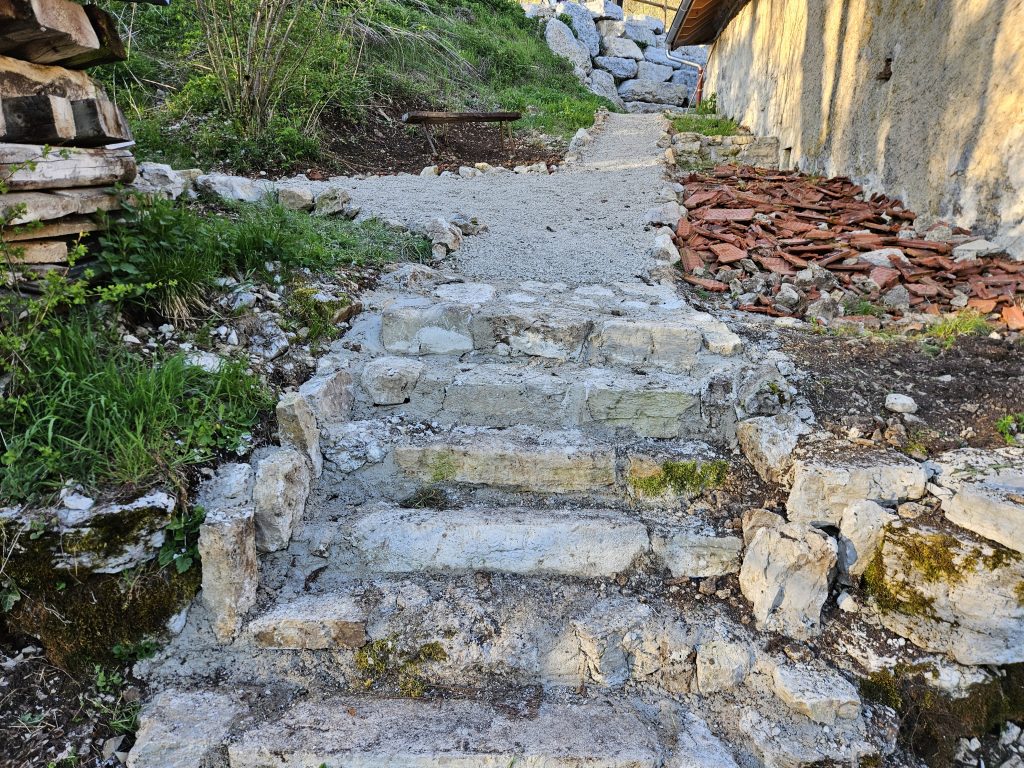

Chemins piétonnier du gîte et de la maison

Décaissement à la pelle pour poser le géotextile du chemin
Décaissement à la pelle pour poser le géotextile du chemin

De notre côté, nous avons ensuite posé un géotextile pour ensuite placer à l’aide de la brouette à moteur du gravier 0/16. Nous avons également construit le chemin permettant de descendre vers le bas de la maison, à savoir le futur gîte.

Mise en place du gravier 0/16 pour stabiliser le sol
Mise en place du gravier 0/16 pour stabiliser le sol, un mur viendra trouver sa place plus tard

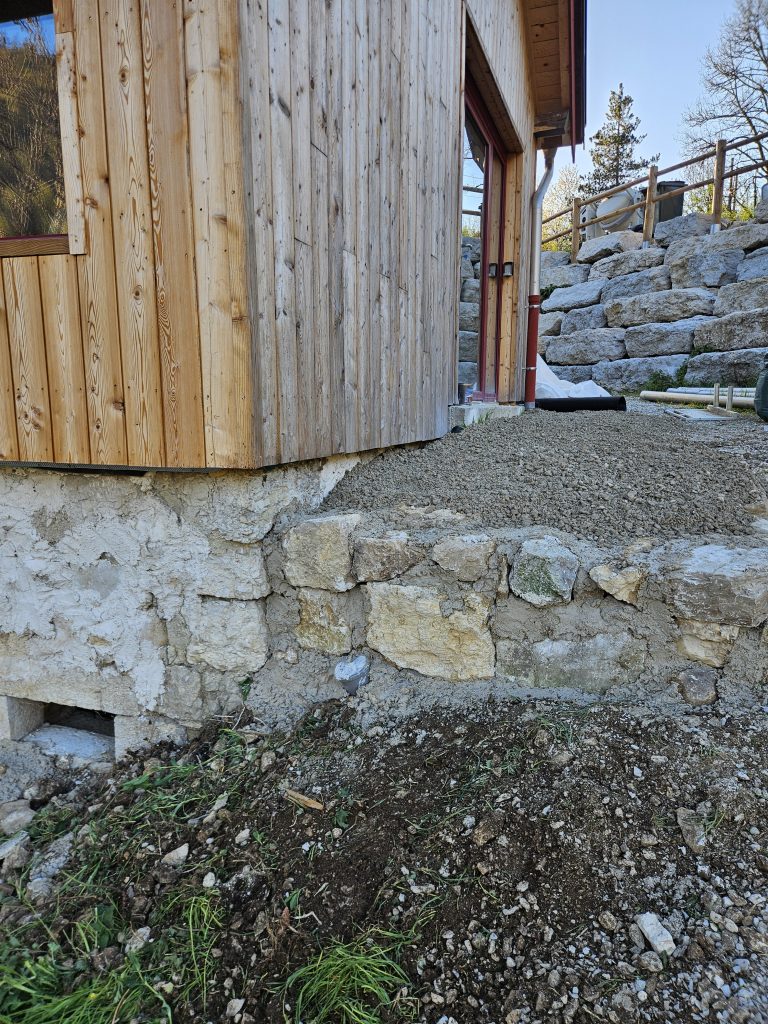

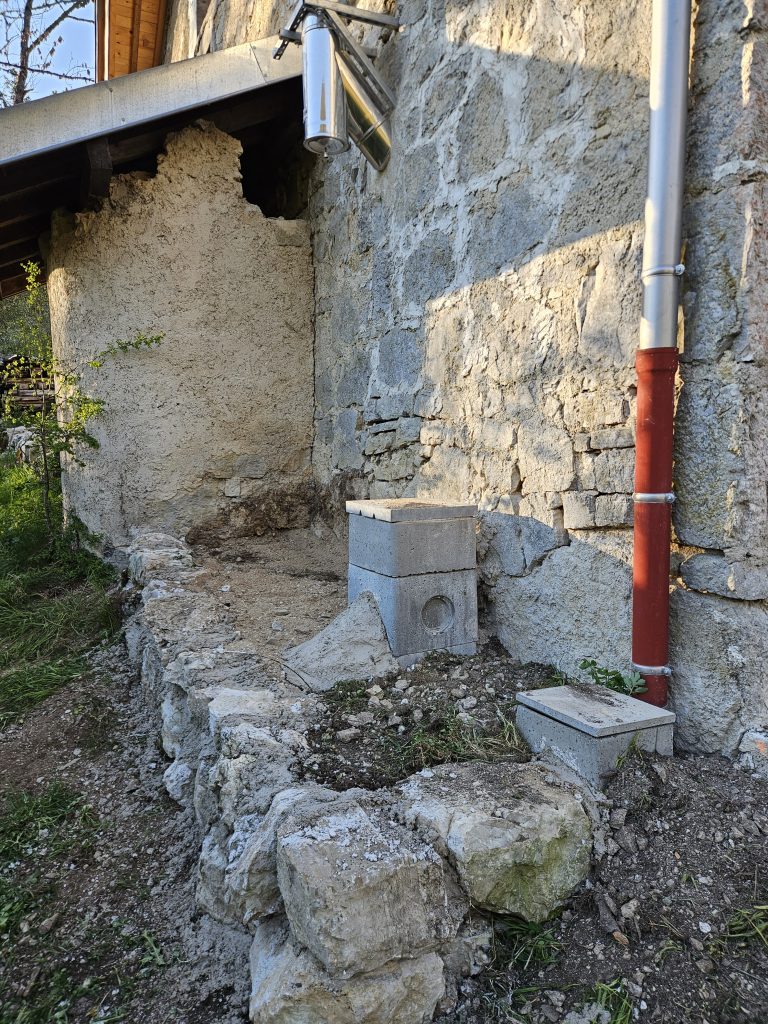

Quelques murs en pierres récupérées viendront parfaire le tout plus tard et des murs, il y en aura à reprendre et à faire !

Le résultat final est très satisfaisant, plus tard, peut être que des pavés seront posés mais l’objectif ici était d’avoir un accès pas trop pentu et au sec afin de pouvoir travailler dans de bonnes conditions. Mission accomplie !

Vue de la ferme en rénovation avec le chemin d'accès piétonnier
Vue de la ferme en rénovation avec le chemin d’accès piétonnier

Nous viendrons vibrer le gravier lors de notre location d’une plaque vibrante qui sera utilisée pour tasser le Misapor mais ça, c’est pour une autre aventure !

A bientôt pour d’autres articles, Florence et Loïc.

Constructions des bacs à compost pour toilettes sèches

Le choix des toilettes sèches nous est venu naturellement dans ce projet de rénovation de la ferme belle-et-doux.fr. En effet, il nous paraît incroyable de faire ses besoins dans de l’eau qu’elle soit potable ou même de pluie. Cela est encore plus vraie en cette année 2022 qui a connue une des années les plus sèches depuis des décennies.

C’est ainsi que nous avons valider ce choix en amont de l’étude de la phytoépuration Aquatiris car cela conditionnait le dimensionnement du bac à construire. Le fait d’être en toilette sèche à l’avantage de diviser par 2 la surface de traitement du filtre.

Concernant les toilettes, nous avons choisi les toilettes Separett qui séparent l’urine des matières solides. Le WC ventile et signale lorsque le bac à urine est plein. Les matières solides s’assèchent et seront ensuite compostés dehors avec des copeaux que nous récupérerons de nos broyages de végétaux.

Le compostage s’effectue sur 3 ans et l’étude Aquatiris préconisait 3 bacs de 1 m3 chacun afin d’avoir une rotation sur trois ans. Nous avons donc conceptualisé un ensemble de 3 bacs de 1 m3 à quoi nous avons ajouté un bac d’1/2 m3 pour stocker les copeaux.

Le plan est simple, nous connectons 3 bacs de 1 m3 plus le bac à copeaux à l’aide de lambourdes classe 4 de 6,6 cm de section. Le tout est bétonné de niveau sur les 10 pieds.

Les planches pour fermer les bacs sont également des planches classe 4 de terrasse. Sur le dessus, une porte avec des charnières est prévue pour chaque bac. Sur le bas, nous avons aussi créer une porte pour vider les bacs ou accéder aux copeaux en fond de bac. Sur ces portes, la fermeture est assurée par des tiges filetées et des écrous.

Le projet du composteur avance, les porte du dessus permettent une ouverture facile
Le projet du composteur avance, les porte du dessus permettent une ouverture facile

Le fond des bacs est tapissé de grillage fin pour éviter les rongeurs de venir s’amuser dans le compost ce qui aurait pour conséquence de disséminer les matières non décomposées.

Le fond des bacs à compost est tapissé de grillage galvanisé fin pour éviter la venue des rongeurs
Le fond des bacs à compost est tapissé de grillage galvanisé fin pour éviter la venue des rongeurs

Le budget du module est d’environ 800 euros, il faut dire que les matériaux ont fortement augmenté. Mais par rapport à un kit tout fait, nous pouvons au moins économiser la moitié. Nous avons aussi construit notre propre kit car il nous était demandé trois bacs de 1m3 par l’étude Aquatiris, chose que je n’ai pas trouvé chez les vendeurs. Nous en avons profité aussi pour faire un bac de copeaux de bois que nous alimenterons par nos broyats de tailles d’arbres. Nous trouvons le résultat final très satisfaisant et espérons qu’à l’usage nous ne regretterons pas le temps et l’argent investi dans ce composteur !

Le composteur de 3 bacs de 1 m3 + un bac de 0.5 m3 pour les copeaux est terminé !
Le composteur de 3 bacs de 1 m3 + un bac de 0.5 m3 pour les copeaux est terminé !

En outre, nous avons misé sur des planches de terrasses et lambourdes classe 4 ce qui nous garantira une durée de vie excellente.

Prenez soins de vous et merci de votre visite !

Florence et Loïc, belle-et-doux.

Balançoire et trampoline, le coin jeux des enfants

Maintenant que nous avons une plateforme suffisamment grande pour le parking, le retournement des véhicules, nous allons dédier la partie du fond pour les enfants. Les enfants qui auront la chance de venir faire un tour au gîte pourront évidemment en profiter !

Zone dédiée à l'espace de jeu des enfants (trampoline et balançoire)
Zone dédiée à l’espace de jeu des enfants (trampoline et balançoire)

Un espace de jeu en bois

L’idée est de poser une balançoire, enfin un espace de jeu complet. Ce kit, en bois est composé entre autre, d’un espace balançoire, de deux cabanes reliées avec un pont de singe et d’un toboggan. Le produit de la marque Fatmoose avait été acheté en promotion il y a un moment déjà et cet été, dans nos priorités, il y avait le montage de cette XXL Riverunn.

Une balançoire, que dis-je, un espace de jeu extérieur made in fatmoose
Une balançoire, que dis-je, un espace de jeu extérieur made in fatmoose

Les dimensions de la bête :

Schémas de la balançoire, espace de jeu fatmoose
Schémas de la balançoire, espace de jeu fatmoose
Construction en cours d'une balançoire en bois fatmoose
Construction en cours d’une balançoire en bois fatmoose (wickey)

Et c’est un chantier à part entière ! Le bébé est vaste et les pièces ne manquent pas. La première étape sera donc de trier les pièces de bois. Ensuite, place au montage !

Le stockage du bois avait été fait dans la maison puis dehors et force est de constaté que le bois a travaillé. La poutre de la balançoire est complétement tordue mais nous arriverons tout de même à la fixer. La faute au bois non sec envoyé et qui a du sécher trop vite. Au final, nous montons le tout et bétonnons les pieds en 3 matinées à 3. Le résultat est satisfaisant et nous espérons que les enfants en profiterons au maximum.

Le trampoline, l’incontournable de nos jardins pour la joie des enfants et des parents!

Parallèlement à cette balançoire sur équipée, nous avons installé un Trampoline vendue chez Décathlon. Il s’agit de la version 300 cm de diamètre et les enfants auront tout loisir à s’amuser (et à se fatiguer !) en sautant dessus.

Le trampoline c'est quand même génial pour les enfants et les grands
Le trampoline c’est quand même génial pour les enfants et les grands

Le montage est simple, la structure en métal est montée puis les filets et la toile est tendue. Le tout sera maintenu dans le sol !

Perspectives

Plus tard, nous réutiliserons des vieilles poutres pour encadrer l’espace jeu et nous installerons une bâche géotextile avant d’y mettre des copeaux de bois pour la souplesse et pour éviter les bobos !

Pose d’une cuve d’eau de pluie et terrassements (suite)

Du pain sur la planche

Suite à la première grosse intervention de la société AATP pour créer le chemin d’accès, Alix et son équipe sont revenus à belle et doux pour pas mal de travaux. Au programme, mise en place d’une cuve de récupération d’eau de pluie, pose de drains périphériques, des réseaux de l’eau pluvial et trous et tranchées du futur assainissement Aquatiris. Bref, beaucoup de choses qui font faire avancer le projet et que je vais synthétiser dans cet article.

Une cuve d’eau de pluie de presque 6 tonnes à poser dans une pente !

La mise en place d’une cuve d’eau de pluie nous semblait être une priorité dans ce projet. Non pas pour utiliser l’eau pour les WC car nous serons en toilettes sèches Separett mais pour disposer d’eau pour arroser le verger et les jardins. Concernant le volume, nous sommes parti sur 10 mètres cubes (m3) et la matière le béton.

Arrivée et déchargement de la cuve béton du camion avec une pelleteuse CAT de 26 tonnes
Arrivée et déchargement de la cuve béton du camion avec une pelleteuse CAT de 26 tonnes

Ce volume nous paraissait être le minimum car en période sèche, nous consommerons assez vite 1 m3 voir 2 par semaine. Partons du principes qu’il y a et aura deux mois de sécheresse par an soit 8 semaines et vous comprenez notre choix. Plus tard, nous ajouterons peut être une seconde cuve à la suite de la première. Concernant le choix du matériau, il nous est paru plus opportun de partir sur une cuve béton étant donné que celle-ci serait posée en flan de coteau avec beaucoup de pression. Le béton a aussi l’avantage d’adoucir le ph de l’eau si jamais un jour nous souhaitons l’utiliser pour les douches, lave linge….

Descendre la cuve de pluie béton a fut épique avec la pelle de 26 tonnes
Descendre la cuve de pluie béton a fut épique avec la pelle de 26 tonnes, un gros bébé!

Un potentiel en eau impressionnant

Le potentiel du volume récupérable de la toiture est importante. Nous avons environ 280 mètres carrés de toiture. En 2021, il est tombé 1400 mm au village de Belleydoux mais c’était une année pluvieuse. Partons d’une moyenne d’environ 1000 mm de pluie par an. Pour rappel, 1000 mm/m2 de pluie signifie 1000 litres de pluie par an et par mètre carré. Ceci nous donne donc un potentiel de 280 000 litres soit 280 m3 soit bien au delà des 10 m3 de stockage possible. Il faudrait 28 cuves pour stocker le volume annuel !

La cuve d'eau de pluie de la marque eloy water, 10 m3 de stockage, implantée sur le terrain
La cuve d’eau de pluie de la marque eloy water, 10 m3 de stockage, implantée sur le terrain

On peut donc dire d’avance que la cuve sera quasiment toujours remplie sauf en été s’il ne pleut pas ou peu. Dans le futur, nous n’hésiterons pas donc à ajouter une cuve béton et ci et là des cuves plastiques aériennes sur les annexes.

Une pose de la cuve délicate et un poids conséquent

La maison étant en contre bas, il fallait trouver le meilleur endroit pour positionner la cuve afin de récupérer le maximum de toiture. La pente des tuyau doit être d’au moins 1 cm par mètre et le niveau laser est un outil appréciable pour comprendre les dénivellations. La zone de pose a été décidée du côté Sud-Est de la maison soit en dessous de l’ancien mur que nous avons retapé l’an passé à la chaux. Pour descendre à cet endroit et pour soulever la cuve de 5.8 tonnes à vide, la société AATP a fait venir une pelleteuse massive de 26 tonnes, seul outil en mesure de la soulever chez eux.

Cuve d'eau de pluie de 10 m3 béton posée dans la pente
Cuve d’eau de pluie de 10 m3 béton posée dans la pente

Avant de pouvoir la poser, il a fallu creuser et même casser la roche au brise roche afin d’être au bon niveau. La descente fut donc épique mais au final la cuve est arrivée a bon port, merci à Alix de la société AATP et à ses conseils et compétences !

Drains et tuyaux d’eau pluvial

Nous avons profité de la mini-pelle de 3T pour décaisser autour de la maison et poser un drain périphérique et les tuyau des futures descentes d’eau pluviale. Tout est alors envoyé vers la cuve d’eau de pluie. Les drains sont là surtout pour évacuer l’eau en hiver qui avait tendance à s’infiltrer dans l’étable et la cave voutée sous l’entrée. Après, le décaissement de la maison suite à la création du chemin avait fait déjà beaucoup de bien. Nous avions surtout vu que les problèmes apparaissaient suite à la fonte de la neige qui tombait du toit en créant de gros tas le long de la maison. Ce problème n’existera plus lorsque le toit sera refait et maintiendra la neige sur ce dernier via des part neige.

Pose de drains périphériques et des tuyaux de l'eau pluviale
Pose de drains périphériques et des tuyaux de l’eau pluviale

Eau potable

Lors de la création de la plateforme de stationnement, le tuyau de l’eau potable avait été accroché par la pelleteuse. Heureusement, la conduite n’était plus alimentée. Il a donc été décidé de repasser un tuyau PEHD depuis la cassure jusqu’à la maison. C’est ainsi qu’une tranchée a été ouverte et nous en avons profité pour tirer en plus de la gaine et tuyau de l’eau potable des gaines pour passer l’électricité vers la future annexe. cette dernière servira de garage, d’atelier de bricolage et de stockage. Garage qui sera auto-construit en ossature bois.

Réparation de l'eau potable et pose de gaines en attente
Réparation de l’eau potable et pose de gaines en attente

Assainissement Aquatiris

Enfin, la pelleteuse nous a ouvert le trou pour créer l’assainissement Aquatiris de 4×2 par 1 m de profondeur et sa tranchée d’infiltration de 6×1 m sur 40 cm de profond. La tranchée remontant vers la maison a également été ouverte, il ne reste plus qu’à faire les fondations, monter les agglos, poser la bâche et remplir le tout par les granulats, bref un sacré boulot quand même que nous mettrons en œuvre cet été 2022.

La pelleteuse creuse le bassin Aquatiris
La pelleteuse creuse le bassin Aquatiris

Livraison du Misapor et descente du poêle à bois

La société AATP m’a également livré les 10 big bags de 2 m3 chacun de Misapor. Ce Misapor (du verre expansé) sera utilisé pour isoler le sol du futur gîte au rez de chaussé sur 30 cm environ. Sur ce Misapor qui sera tassé à l’aide d’une plaque vibrante, des billes d’égalisation seront posées avant d’installer des plaques de Fermacell sol (Fermasol) et un parquet massif flottant. Pas de dalle béton, ce qui serait une énorme erreur dans le bâti ancien car ayant tendance à faire remonter l’humidité dans les murs et à détruire les murs via l’humidité et le salpêtre.

Bigs bags de Misapor
Big bags de Misapor derrière le poêle, 10 sacs de 2 m3 chacun, on va s’amuser !

Nous avons également profité de la pelleteuse pour porter et rentrer à l’abri notre poêle à bois bouilleur de 300 kg. Nous n’avions pas réussi à le descendre ni à la brouette à chenille ni avec le 4×4. Acheté d’occasion, ce poêle combiné fera office de chauffage mais aussi de cuisinière dans notre habitation. Il sera posé en îlot dans la cuisine. Il est composé d’un foyer à bois, d’un four à bois, d’un four électrique, de plaque de cuisson au gaz et d’une plaque de cuisson bois. Il dégage 25 kw entre l’eau et l’air. Un circuit d’eau chaude sera mis en place via un ballon tampon de 800 litres et l’eau chaude sera envoyé dans des radiateurs fontes.

Je suis heureux que nous ayons réussi à le poser dans la maison sans l’abîmer, merci Jérémy et Simon ! Pour le décharger de la remorque, nous avions construit notre échafaudage autour avant de le descendre au palan

Cuisinière bois bouilleur
La cuisinière bouilleur bois est arrivé dans la maison

Pour le gîte, c’est un poêle buche Godin qui apportera la chaleur pour l’hiver ! .

Conclusion

Cela clôture cet article long et dense. Je renouvelle encore une fois mes remerciements à la société AATP . Alix et son équipe Jérémy et Simon qui ont fait un excellent travail sur les différents chantiers. Je recommande vraiment leurs services, ils pratiquent les justes prix, font du bon boulot et sont avant tout humains. Ils savent répondre présent pour vous filer un coup de main, vraiment des artisans en or !

A bientôt, Florence & Loïc.

Un petit point d’étape sur la rénovation de la ferme belle-et-doux.

Nous sommes début Juillet 2022 et le projet avance doucement mais sûrement. Vu le contexte particulier, nous avons été contraint de repousser d’un an notre venue. Nous visons donc une arrivée pour août 2023 afin de favoriser la transition pour nos enfants.

Les artisans

Nous avons enfin trouvé les différents artisans, nos architectes ont eu beaucoup de difficultés mais ça y est et une première réunion de chantier nous a permis de les rencontrer.

La vue sur le paysage est toujours bien agréable à belle-et-doux
La vue sur le paysage est toujours bien agréable à belle-et-doux

Vu l’explosion des coûts des matériaux et du pétrole, nous avons été contrains à la fois d’augmenter notre budget et de nous réserver plus de travaux qu’envisagés.

Le permis

Le permis quant à lui est en cours d’acceptation suite à un premier refus du fait que nous avions des annexes trop importantes alors que nous sommes en zone naturelle. Nous pensons que ce refus aurait pu être évité mais cela à permis d’organiser une rencontrer entre l’agglomération, la mairie et les architectes et ainsi bien valider l’ensemble du projet. Vu que le projet a été repoussé, ce refus n’a pas eu vraiment d’impact. Nous devrions avoir les autorisations d’ici août ce qui sera une grande avancée.

Début des travaux des artisans

Ainsi, les travaux des artisans devraient débuter par le maçon et le charpentier. Nous devrions aussi intervenir pour aider sur la dépose des tuiles et la démolition des planchers existants. Cela sera vraiment à la fois excitant et un soulagement que de voir les travaux débuter !

Matériaux

Ces dernières semaines, nous avons également ramené du matériel.

Les plaques de Fermacell sol pour le rez de chaussé, ainsi que 55 m2 de parquet massif en chêne et rangé les 2.8 tonnes de chènevottes qui seront nécessaire à l’isolation d’une bonne partie des murs de la maison. Nous avons également apporté des plaques OSB 22 et 18 mm de la marque Swiss Krono. Ces plaques d’OSB sont sans formaldéhyde et seront utilisés pour vêtir le plancher qui sera « solivé » par le charpentier.

Les vacances seront sportives

Comme d’habitude depuis notre acquisition de la ferme belle-et-doux, nous viendrons un mois pour avancer sur les travaux. Pour cet été, nous prévoyons deux chantiers majeurs que sont :

  • La création de assainissement Aquatiris (la photo ci-dessus montre des big bags de graviers qui seront utilisés)
  • La mise en place des 20 m3 de Misapor au rez-de-chaussé pour isoler le sol suite au décaissement de ce dernier
  • Si le temps nous le permet, nous aurons peut être aussi quelques arbres morts à abattre ou encore nous occuper de quelques aspects sur le drainage.

Cet été, notre terrassier viendra également travailler pour poser la cuve de récupération d’eau de pluie en béton de 10 m3. La bête de plusieurs tonnes assurera de l’eau pour notre verger qui souffre quelque peu cette année du manque de précipitation.

Vidéos de présentation de la maison et du jardin

En cette belle journée de printemps, et alors que je venais amener du matériel et rencontrer notre terrassier de la société AATP, j’ai eu envie de faire une vidéo de la maison et du jardin forêt en devenir. Nous vous invitons a venir découvrir cela via la plateforme Youtube !

La ferme de belle-et-doux dans son jus en mars 2022

Petite visite de la ferme de belle-et-doux en cours de rénovation

Le jardin forêt au printemps 2022

Le jardin forêt de belle et doux au printemps 2022

Rejointoiement et réfection à la chaux des murs de l’ancienne étable

L’ancienne étable de la maison, qui accueillait autrefois des vaches est une pièce assez basse de plafond. Elle servira comme zone de rangement et de stockage que ce soit pour nous ou pour le gîte. En effet, cela permettra à nos hôtes de stocker, VTT, ski, raquettes, etc sans mouiller ni salir le gîte. Nous avons déjà retiré les anciennes planches qui étaient posées sur un mélange de terre et de cailloux. Ici, la pièce est assez humide car enterrée mais l’est déjà beaucoup moins depuis que notre terrassier à créer un chemin et la zone de retournement et redirigé les eaux loin de là. Il a également décaissé la terre le long de la maison et nous poserons un drain routier pour évacuer l’eau qui parviendrait à se frayer un chemin.

Session de nettoyage de l'ancienne étable en vue de rejointoyer les pierres
Session de nettoyage de l’ancienne étable en vue de rejointoyer les pierres

Pour nous inspirer, nous aimons regarder la chaîne Youtube « Les Jéromes » qui œuvrent sur la restauration du château d’Olly. Leur chaîne est vraiment extrêmement inspirante et ci-dessous, voici la vidéo sur le rejointement en chaux sable d’une partie de leur bâtisse.

De notre côté, nous allons donc nous atteler à ce chantier afin de bien stabiliser toutes les pierres. Par endroit, il faudra également maçonner quelques pierres déchaussées. Au préalable, nous avions supprimé l’ancien planché du fond qui s’effondrait et je vous renvoie sur cet article pour voir cette partie.

Les pierres de l'étables nécessitent un rejointement à la chaux sable
Les pierres de l’étable nécessitent un rejointement à la chaux sable

Équipement

Niveau équipement, rien d’extraordinaire mais pensez surtout à protégez vos mains et vos yeux de la chaux. En effet, la chaux a un ph très basique (alcalin) et cela brûle la peau et les muqueuses.

On partira donc classiquement sur :

  • Gants étanches ou pour manipuler des produits chimiques
  • Lunettes
  • Truelles (langue de chat et autre)
  • Taloche
  • Auge/saut
  • Pelle
  • Malaxeur/bétonnière (facultatif, le mélange peut se faire à la pelle)
  • Brosse métallique

Nettoyage des pierres

Avant d’attaquer le rejointoiement, il faut nettoyer les pierres et les joints. On remarque qu’à l’époque, la bouse de vache avait été utilisée pour cela ! (Voir photo ci-dessus sur la droite). Une fois nettoyé (grattage, dépoussiérage), on va mouillé les pierres avec un pulvérisateur afin de faciliter l’accroche de la chaux.

Préparation du mélange chaux/sable

Le mélange est classiquement fait à partir de 3 volumes de sable 0/4 à maçonner et un volume de chaux NHL 3.5. L’eau est à ajouter en fonction de la texture recherchée. Il faut que cela soit suffisamment collant sans couler. A vous de trouver la bonne recette en fonction de l’humidité de votre sable. Une chaux blanche comme la chaux Nathural NHL 3.5 blanche de Lafarge offrira des joints clairs. Il existe de la chaux hydraulique grise, alors attention à faire le bon choix en fonction de votre envie !

Rejointoiement et réfection de quelques parties de murs

Et c’est le moment de rejointoyer avec une truelle et une taloche. Le mélange est à disposition dans un seau ou une auge et petit à petit, de bas en haut, on refait les joints. Au besoin, on peut utiliser des petites pierres dans les plus gros trous afin d’économiser du mélange chaux/sable mais aussi pour stabiliser au mieux le mur.

Le lendemain si vous souhaitez avoir une finition brossée, il faut venir brosser les pierres avec une brosse métallique. Cela permettra de mettre en valeur les pierres. Ici dans l’étable nous allons chercher ce rendu sans pour autant nous tuer à la tâche étant donné que ce sera avant tout une pièce de stockage !

A plusieurs endroits, le mur était en mauvais état. Au fond de l’étable, une partie était bien abimée et on se demandait comment cela tenait encore. Nous avons donc re-maçonné l’ensemble et pour tenir les pierres au dessus de de la fenêtre, nous avons mis en place une poutre traité classe 4. Il faut dire que cela avait tenue avec une simple planche pendant des dizaines d’années ! La qualité de la maçonnerie d’origine est simplement fascinante.

Avant rénovation

Avant rénovation du mur en pierre
Avant rénovation du mur
Le mur du fond de l'étable est re-jointoyé et le mur re-maçonné
Le mur du fond de l’étable est re-jointoyé et le mur re-maçonné

Florence préfère travailler à la truelle quand moi j’aime bien le faire avec les mains car je trouve cela plus rapide. Par contre, attention, la chaux, avec son ph basique va avoir tendance à vous bruler la peau. De bons gants sont indispensables et attention aux yeux également.

Le mur de droite est rénové et re-jointoyé

Le mur de droite est rénové et re-jointoyé
Le mur de droite est rénové et re-jointoyé

On a profité de nos interventions sur les joints pour faire quelques joints à l’extérieur sur l’angle qui a été dégagé par la pelleteuse y poser un drain.

Avant : Joints creusés par le temps et l’eau

Joints creusés par le temps et l'eau
Joints creusés par le temps et l’eau

Après intervention. L’ensemble des murs seront piquetés, nettoyés, rejointoyés avant de faire un crépis à la chaux. Nous le feront certainement nous même avec le temps car le maçon demandait 40 000 € pour un tel travail.

Rejointoiement de mur en pierres
Intervention sur des joints creux sur les murs extérieurs

Et pour finir la session et cet article, une pierre gênait pour la pose du drain. Malheureusement, la maison reposait dessus. Du coup, la pierre a été percée avec un perforateur avant de l’achever au marteau piqueur. Les morceaux seront retirés à la pelleteuse plus tard.

Zoom sur la pierre fracturée qui gênait le passage du drain périphérique
Zoom sur la pierre fracturée qui gênait le passage du drain périphérique

Le coffret de chantier EDF via Enedis pour les travaux

Jusqu’à présent, nous utilisions un groupe électrogène Honda lorsque nous avions besoin d’électricité. Cet excellent générateur de 3 kw restera un outil intéressant lorsque l’on souhaitera travailler loin de la maison ou lorsque lors d’une tempête, le courant pourrait être non disponible. Plus tard, il pourrait être aussi intégré dans notre système de panneaux solaires photovoltaïques. En effet, lorsqu’il y a plusieurs jours de grisailles, un générateur est un atout indispensable pour ne pas être sans électricité et pour remonter la charge des batteries. Pour faire un tour des outils thermiques à notre disposition pour nous faciliter la vie, je vous invite à faire un tour sur notre article présentant ces derniers.

Un coffret de 9 Kw pour les travaux

Pour les travaux, nous avons fait le choix de poser un coffret électrique. Nous imaginions qu’Enedis pouvait louer ou nous vendre le matériel et la pose. Mais, en réalité, il faut acheter ou louer de son côté le matériel, le fixer au poteau qu’Enedis choisira pour que le technicien n’est plus qu’à brancher et poser son compteur. Il est possible de laisser le coffret jusqu’à un an, ce qui devrait, nous l’espérons permettre de faire l’électricité définitif dans la maison et/ou le gîte.

Le coût de l’équipement se situe autour de 250 à 300 € et il faut impérativement que ce matériel réponde aux exigences d’Enedis, sans quoi, le technicien ne branchera pas votre coffret !

Coffret de chantier aux normes Enedis (source : moncofretdechantier.com)
Coffret de chantier aux normes Enedis (source : moncoffretdechantier.com)

De notre côté, nous avons fait le choix d’acheter le kit de 9kw proposé par Moncoffretdechantier qui proposait un bon tarif au moment de notre achat (260 € TTC livré en 24h).

Ce kit comprend :

  • enveloppe coffret HN 62-S-20 IP43 IK10
  • coffret coupe circuit bipolaire 90 Amp taille 00 plombable
  • disjoncteur d’abonné différentiel AGCP 15/30/45 500mA  plombable NF-C 62-411
  • interrupteur différentiel haute sensibilité 40 Amp 30 mA type AC
  • 1 prise 16A standard NF
  • disjoncteur 16 A NF
  • boitier IP2X pour interrupteur différentiel
  • câblage en fil cuivre souple de section 10² avec embouts sertis
  • rail Oméga pour fixation du compteur (compteur fourni par le fournisseur d’énergie)
  • couronne de 15 mètres de câble 2×25² aluminium (raccordement réseau)
  • gaine TPC diamètre 40mm 2 mètres pour protection du câble réseau
  • bornier de terre
  • câble de terre souple de 2 mètres
  • piquet de terre d’un mètre  (longueur inférieure interdite )
  • platines pour fixation du coffret
  • tension de 230 Volts
  • puissance maxi 45 ampères 9000 watts

Nous allons ainsi souscrire à l’option 9kw afin que les artisans et nous mêmes disposions assez d’électricité pour travailler. L’abonnement coûte environ 15 € par mois et à quoi il faudra rajouter la consommation au kilowatt.

Le branchement du coffret par le technicien Enedis devrait être facturé en 100 et 200 €.

La réglementation est très stricte et est rappelé ici par le site de notre fournisseur !

La pose du compteur et le branchement par Enedis

Enedis vient brancher le coffret au réseau et apposer son compteur mais c’est au demandeur de l’attacher au poteau et de planter le piquet de terre. Il faut que tout soit prêt pour que le technicien puisse raccorder dans les bonnes conditions. Pour pouvoir demander le raccordement, Florence a appelé Enedis qui a créé un dossier sur un site Internet. Nous avons signé un document puis fourni une carte de positionnement de la maison et du poteau. Nous avons également donné les coordonnées GPS

installation du coffret Enedis
Schém du positionnement du poteau fourni à Enedis

Finalement, ENEDIS nous a demandé de positionner le coffret sur un poteau béton placé sur le chemin communal. Cela nous demandera de tirer un câble depuis ce secteur et faire passer temporairement le câble sous le chemin dans une gaine.

La pose est relativement simple, il s’agit d’accrocher le coffret au poteau et le kit que nous avons acheté propose une sangle pour cela. Ensuite, il faut enfoncer le piquet de terre avec une massette. Nous avons laissé le câble de 15m et le bout de gaine rouge sur place.

Voici le résultat :

Coffret de chantier sur poteau béton
Coffret de chantier sur poteau béton

Le technicien doit venir le brancher sous quelques jours et nous espérons que tout se passera bien car nous ne serons pas sur place.

Une isolation des murs en chaux chanvre (béton de chanvre)

L’isolation est un point essentiel dans une construction ou une rénovation. A l’heure où l’énergie devient de plus en plus chère et précieuse, il est plus qu’essentiel d’obtenir une bonne isolation d’un bâtiment. L’isolation se réfléchit aussi bien en hiver qu’en été car les canicules deviendront de plus en plus fréquentes. Dans l’idéal, il faut aujourd’hui viser le label maison passive.

Dans notre cas, il sera trop difficile d’obtenir une maison passive en partant d’une ferme et sans isolation extérieure. Pour autant, nous ferons au mieux pour consommer le moins possible de bois de chauffage et d’électricité.

Fibre de la tige de chanvre et la moelle qui deviendra la chènevotte
Fibre de la tige de chanvre et la moelle qui deviendra la chènevotte (source : Wikipédia)

Pour le bois de chauffage, nous serons autonome grâce aux forêts que nous possédons avec la ferme. Pour l’électricité, nous essayerons plus tard de travailler sur cet axe. A minima, nous serons connecté au réseau via une société fournissant de l’énergie verte comme Enercoop. Concernant les matériaux pour l’isolation, nous allons utiliser un maximum de matières bio-sourcées comme la laine de bois (40 cm prévu sur le toit). Nous avons aussi regardé Gramitherm qui utilise les fibres d’herbe ou encore le produit d’Emmaüs qui produit La Métisse à partir des vêtements recyclés.

Les murs en pierre

Dans le bâti ancien, il faut prendre en considération les murs anciens, parfois humides. L’humidité chez nous ne posait pas souci, si ce n’est dans l’ancienne étable et un drainage périphérique a permis de régler le problème. Ce type de bâtiment à besoin de respirer, on parle de perspirance dans le jargon technique.

Respiration du mur

L’idée est que les murs puissent respirer tout en rejetant l’excédant d’humidité vers l’extérieur. C’est ce qu’empêche notamment un enduit ciment qui, en rendant étanche le mur extérieur génère des désordres sur les murs tout en abimant les pierres tendres comme le calcaire. Ainsi, cette technique dite du chaux chanvre ou béton de chanvre est de plus en plus utilisée. Cette dernière consiste à effectuer une correction thermique en appliquant une couche de 5 cm environ ou à isoler avec une couche d’environ 15 cm d’épaisseur.

Mur en pierre calcaire piqueté
Mur en pierre calcaire piqueté

Le chaux chanvre à la rescousse

Deux techniques sont possibles pour isoler un mur avec du chaux chanvre. La première, manuelle, consiste à créer cette surépaisseur via un mécanisme de banche. Une planche est bloquée à la distance voulue et le chaux chanvre, aussi appelé béton de chanvre est disposé sans trop tasser derrière. En effet, l’idée est de stocker dans cet isolant un maximum d’air. L’autre technique consiste à utiliser une machine qui projette le mélange à même le mur.

Résistance thermique

La conductivité thermique de la chènevotte est annoncée à 0.05 W/m.K. Pour calculer le R (la résistance thermique), il faut diviser l’épaisseur par la conductivité. Ex : 0.15/0.05 soit R = 3. Ce R de 3 n’est pas formidable, on aurait tendance à vouloir mettre R = 5 mais les capacités hygrothermique du chaux chanvre permettent de palier cette faiblesse. Après, il faut savoir que la majorité de la chaleur se perd par le toit et cette isolation sera complétée par une isolation en sarking(isolation extérieur) du toit avec 40 cm d’isolant (R = 10) et le plancher aura quand à lui 200 mm d’un isolant biosource (R = 5).

Le magazine Maison écologique est une excellente lecture pour qui s’intéresse à l’éco-construction et à l’éco-rénovation des bâtiments. C’est dans ces lectures que nous avons découverts le chaux-chanvre et dans le cadre de la rénovation, nous étions allé nous former au musée des maisons comtoises à Nancray lors d’une journée dédiée au chaux-chanvre. Nous avions notamment fait du chaux chanvre banché et c’est ce que nous allons faire dans notre ferme sur certains murs.

Cette technique du chaux chanvre consiste donc à mélanger de la chaux hydraulique NHL 3.5 à de la chènevotte de chanvre. La chènevotte est le corps creux de la tige du chanvre. Le chanvre étant la cousine du cannabis récréatif mais sans la molécule psychotrope.

Le choix du couple chaux/chanvre

Le choix de la chaux et de la chènevotte n’est pas à faire n’importe comment. Il est possible de consulter le document pdf( ici )des couples chaux chanvre validés (qui sont compatibles). De notre côté, et après avoir travaillé avec la chaux NHL 3.5 Nathural blanche de Lafarge, nous sommes contents du produit et allons l’utiliser pour notre isolation. En outre, elle propose un tarif intéressant vu son conditionnement de 35 kg (environ 16-17 € chez les revendeurs de bricolage). Avec cette chaux hydraulique (qui sèche grâce à l’eau), nous avons le choix de deux fabricants de chènevotte. Si on se réfère au pdf dans la catégorie « mur », il est possible d’utiliser La Chanvrière , (marque kanabat) ou Biofibat. Notre fourniture proviendra du site Matériaux Naturels et s’orientera vers la marque Biofibat car nous n’avons pas trouvé en local et le gérant a été très compétitif dans sa proposition. La fiche technique de Biofibat est disponible ici

Le dosage et estimer le volume des matériaux

Pour le volume de chanvre à commander, nous nous sommes basés sur le calculateur du site suivant qui nous dit que pour la chènevotte Biofibat, il faut compter 150 litres par m² de mur sur une épaisseur de 15 cm.

Calcul de chènevotte par m2 de mur en fonction de son épaisseur
Calcul de chènevotte par m² de mur en fonction de son épaisseur (source : https://www.materiaux-naturels.fr/produit-calcul/1-chanvre-en-vrac-chenevotte_article_123)

Les sacs de chènevottes se vendent en 200 litres. Les sacs sont compactés. Pour un mètre carré, il faut 150 litres. Ceci nous permet d’obtenir facilement le volume à commander avec un produit en croix. La surface à isoler en chaux chanvre dans notre ferme est estimé par nos architectes à 184m². 64 m² dans le gîte et 120 m² au R+1 et R+2.

Cela nécessite donc un nombre de sacs de chènevotte à commander de 184*150/(200) soit 138 sacs et donc 2.7t de chanvre. Coût du sac : environ 20 € soit environ 2800 € de produit hors livraison. Les sacs sont conditionnés par 40 sur palette. On se retrouverait donc avec presque 4 palettes. Le volume de chaux chanvre est d’environ 30 m3.

Il sera nécessaire de prendre un peu de marge car les murs sont parfois tordus et nécessiteront davantage que 15 cm d’épaisseur pour rendre l’ensemble droit en cohérent.

Biofibat, chènevotte pour le chaux chanvre, idéal pour la chaux Nathural NHL 3.5
Biofibat, chènevotte pour le chaux chanvre, idéal pour la chaux Nathural NHL 3.5

Pour le volume de chaux, Lafarge, propose sur son site un pdf donnant des informations et pour un mur, le dosage est le suivant pour la chaux Nathural 35. 1 sac de 20 kg de chènevotte pour 8 seaux de 10 litres de chaux. Le seau est selon nous un excellent outil pour doser de façon homogène les différentes bétonnières.

Et en chaux, combien de sacs pour quel budget ?

Les sacs de Nathural pèsent 35 kilos, attention au dos ! Un sac de chaux de 35 kg contient environ 30 litres de chaux. Si on regarde les préconisations de Lafarge, il faut donc 2 sacs + 3/4 d’un autre sac. Partons sur 3 sacs de 35 kg pour 20 kg de chènevotte pour être large.

Sac de chaux NHL 3.5 Nathural blanche pour le chaux chanvre
Sac de chaux NHL 3.5 Nathural blanche pour le chaux chanvre. (Source : Lafarge)

Si nous avons besoin de 140 sacs de chènevottes, nous aurons donc besoin de 140*2.75 sacs de chaux de 35 kg soit 385 sacs soit 13.4 tonnes de chaux. Nous retiendrons donc un chiffre d’environ 390 sacs pour laisser un peu de marge.

Avec un sac à environ 15-16 €, le budget chaux hydraulique est d’environ 5850€

Dosage chaux chanvre lafarge Nathural 35 NHL
Dosage chaux chanvre lafarge Nathural 35 NHL

Le matériel

Le matériel est assez simple :

  • Bétonnière (volumineuse de préférence), nous aurons une bétonnière thermique de 350 l, ce qui permet de malaxer un sac de chènevotte complet.
  • Règles télescopiques de plaquiste.
    • Ces règles permettront de bloquer de niveau entre le sol et le plafond les plaques contreplaqué filmé (spécialement fait pour décoffrer).
  • Truelles, taloches pour les finitions
  • Gants, lunettes, très important car la chaux, très basique brûle la peau et les yeux
  • Niveau laser et niveau à bulles pour bien s’aligner
  • Perceuse, vis inox
  • Liteaux

La mise en pratique

Piquetage de l’enduit existant

Au préalable, il est nécessaire de piqueter les enduits existants, surtout si ceux-ci sont faits de ciment. Bon courage dans ce cas là ! Nous l’avons fait au burineur et tout s’est très bien passé car nous n’avions pas ou quasiment pas de ciment ! Dépoussiérer et humidifier avant de mettre le chaux chanvre.

Gobetis

Un gobetis peut être nécessaire pour favoriser l’accroche du chaux chanvre. Il s’agit d’un mélange assez liquide de chaux avec du sable 0/3 que l’on projette à la truelle pour faire une sorte de salissure de 3 à 5 mm. Au niveau du dosage, matériaux naturels conseille de mettre 25 kg de chaux NHL2 pour 70 litres de sable et suffisamment d’eau pour que l’application soit efficace.

Poser une ossature bois pour maintenir le chaux chanvre

Ensuite, il faut fixer des liteaux de 4cm de section. 3 à 4 horizontalement puis tous les 60 cm verticalement avec des vis inox.

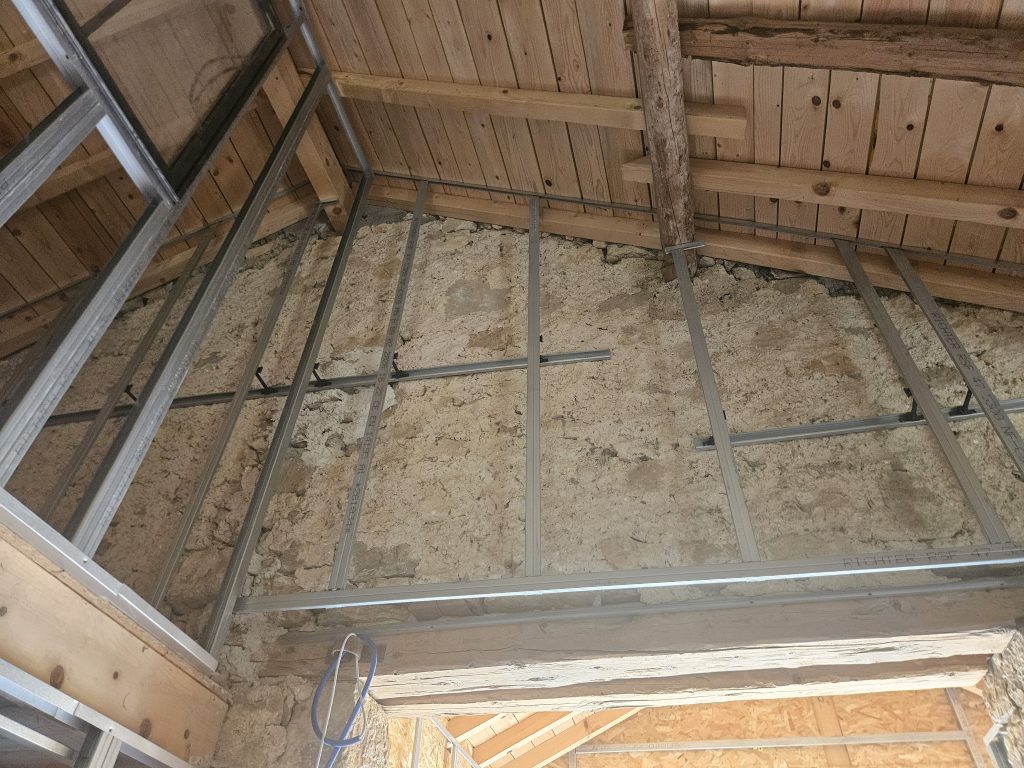

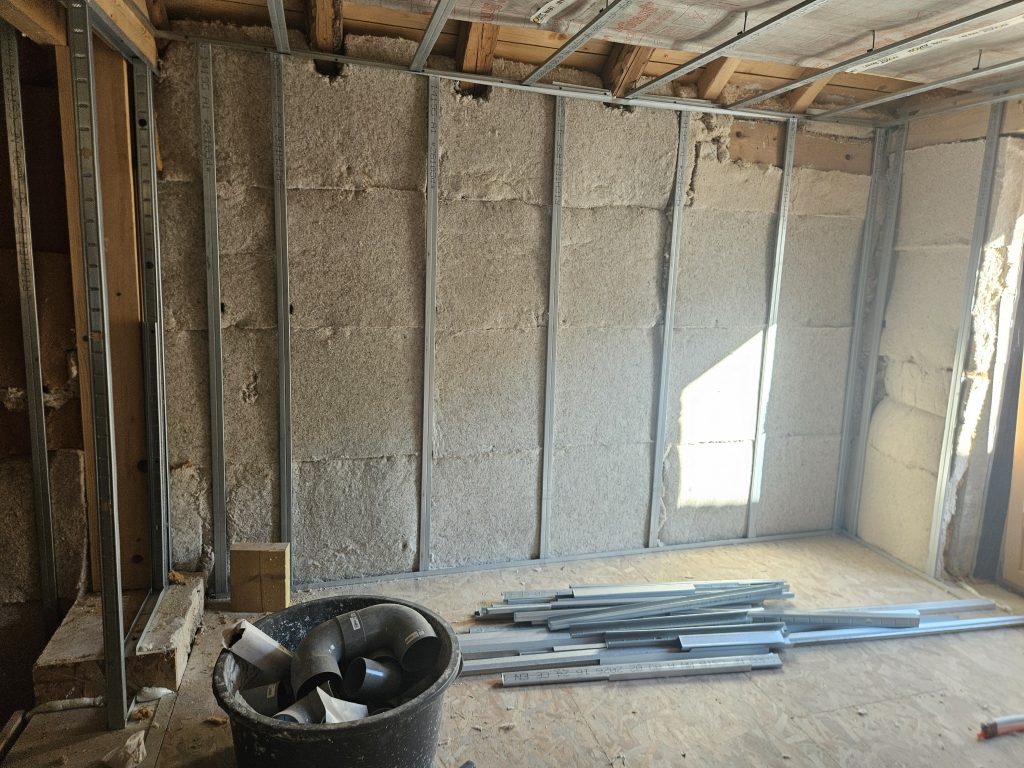

Disposer le chaux chanvre dans la banche

A partir de là, il est possible de fixer les règles de plaquistes de niveau, plaquer le contreplaqué filmé et venir répartir le chaux chanvre sans trop tasser par couche successive de 60 cm. Il est possible de monter directement en hauteur en montant la plaque de contreplaqué en laissant 10 cm sur la passe précédente. Tout en haut, il faudra finir à la main et à la taloche.

Penser aux réseaux

Il faudra par contre prévoir les réseaux et notamment l’électricité avant de bancher le chaux chanvre. Pour les prises, il existe des matériels pour le banchages béton qui feront parfaitement l’affaire. Il faudra travailler en amont avec électricité, plombier…pour éviter de casser l’isolation !

Le séchage

Le séchage est long et il faut bien aérer au début, j’ai pu lire qu’il fallait compter une semaine par centimètre donc environ 3 mois pour 15 cm avec une chaux NHL. En cas d’utilisation de chaux aérienne, le séchage sera beaucoup plus long.

Finition

La finition n’est pas obligatoire mais si l’on cherche une finition plus claire ou différente, il est possible de poser un enduit chaux sable ou chaux chanvre.

Réussir son mélange chaux chanvre à la bétonnière

C’est à priori un art que de trouver la bonne recette pour éviter les boulettes de chaux. Lafarge indique la marche à suivre

confection du béton de chanvre à la bétonnière
Confection du béton de chanvre à la bétonnière selon Lafarge

Mise en place d’un assainissement en phyto-épuration Aquatiris

Pour la ferme de belle et doux, aucun assainissement n’existait sur le terrain. Impossible de brancher la maison sur l’assainissement collectif de la commune.

Il a donc fallu penser à une solution afin de traiter les eaux usées. Après pas mal de lecture et de renseignements, et vu le terrain pentu dont nous disposons autour de la maison, nous avons jeté notre dévolu sur un assainissement planté conçu par la société Aquatiris. L’avantage d’un tel système est qu’il peut être auto-construit et fonctionne très bien et permet donc une filtration de l’eau efficace. En outre, ce système nécessite un entretien réduit (fauchage des plantes 1fois/an) et fonctionne par gravité et sans électricité.

schéma théorique d'un assainissement Aquatiris
Schéma théorique d’un assainissement Aquatiris

L’étude préalable

Afin d’être certain que cette solution soit validée par le SPANC (Service public d’assainissement non collectif) de l’agglomération où vous êtes implanté, il faut mener une étude et faire valider cette dernière par la communauté de communes. L’étude a été réalisée par un spécialiste affilié à Aquatiris.

Pour calculer la surface de filtration, il faut compter le nombre d’équivalents habitants. Dans notre cas, cet équivalent devait donc prendre en compte notre habitation principale et celle du gîte. Nous sommes donc parti sur 8 équivalents habitants. Ce nombre peut être divisé par deux si vous optez pour des toilettes sèches. C’est ce que nous avons retenu ce qui fait que nous allons pouvoir partir sur un bac de filtration de 2x4m sur une hauteur d’un mètre, soit 8 m² de surface.

Après l’étude, un rapport est fourni, cette étude sera la clé pour faire valider votre projet au SPANC. Le technicien Aquatiris Axel ROY s’est occupé de toute cette partie étude et conception et nous le remercions pour son travail.

L’étude nous a coûtée environ 550 € TTC. Le technicien est venu une heure sur le terrain pour valider l’emplacement et vérifier la perméabilité du sol. Après avoir creusé un trou d’environ 50 cm, un volume d’eau a été mis dedans afin de compter le temps d’infiltration. Le sol doit pouvoir gérer une infiltration minimum et notre sol est plutôt drainant et la pente favorise également ce paramètre.

étude superficielle du sol pour tester l'infiltration de l'eau dans le sol pour l'assainissement Aquatiris
Étude superficielle du sol pour tester l’infiltration de l’eau dans le sol pour l’assainissement Aquatiris

Notre dossier a été rapidement validé par l’agglomération qui nous a demandé quelque chose comme 50 € pour le valider. Il faudra également prévoir une livraison avec le service SPANC qui viendra vérifier le bon fonctionnement du système d’épuration des eaux grises.

Partir sur une autoconstruction ?

L’auto-construction est privilégiée de notre côté car l’accès n’est pas simple et que nous souhaitions nous investir sur ce projet. Cela permet également de limiter les coûts d’un gros tiers et peut être de moitié dans nos conditions difficiles d’accès. Classiquement, un projet de 4 équivalents habitants coûte 12000 € si vous faites tout faire par un spécialiste. Comme vous pouvez le visualiser ci-dessous, la filière Aquatiris est à environ 15 mètres en contre bas de la maison. Le filtre vertical sera séparé en deux zones qui tour à tour récupérent les eaux grises.

Implantation de la filière Aquatiris par rapport à la ferme. Schéma technique
Implantation de la filière Aquatiris par rapport à la ferme

Un coût relativement maîtrisé par rapport à d’autres solutions

En parlant de coût, sur notre projet de 4 équivalents habitants, nous avons un technicien certifié Aquatiris qui nous a fait un devis concernant la fourniture du matériel et un suivi de chantier. La somme de 6000 € TTC a été ventilée pour moitié sur le matériel. Il faudra ajouter à cette somme le terrassement du trou, de la tranchée et dans notre cas la création d’un bassin en parpaings.

Réalisation de l’assainissement

La réalisation de l’assainissement sera effectué courant printemps 2022. Après le trou et la tranchée d’épandage, nous allons créer un bac de 2x4m sur un mètre de hauteur en parpaing. Il y aura aux angles des chaînages verticaux et un chainage horizontale viendra durcir le bac et tenir la bâche étanche. Ce système auquel je pense se base sur la méthode que Stéphane de la chaîne Youtube La clé des champs.

Détails techniques de la filière Aquatiris (schéma technique)
Détails techniques de la filière Aquatiris

Terrassement et construction du bac en parpaings

Le terrassement sera fait avec une pelleteuse et à la main afin de pouvoir y monter le bassin sur une fondation de béton ciment armé. Il faut en théorie compter environ 78 parpaings classiques, une vingtaine de parpaings d’angle et environ 25 agglos de chainage pour faire un bac avec une surface intérieur de 8 m², soit 4X2 m. Les parpaings d’angles serviront à renforcer l’ensemble car ils seront ferraillé et un béton sera coulé dedans. Les parpaings de chainage viendront rigidifier le dessus et serviront également à bloquer le liner permettant l’étanchéité du bac. Par dessus, nous poserons une margelle et enduirons le mur d’un enduit à la chaux.

Schéma conception en parpaings bac Aquatiris 4x2 m
Schéma conception théorique en parpaings bac Aquatiris 4×2 m

L’inspiration de cette méthode vient de la chaîne Youtube « La clé des champs » et son Timelapse de construction. Merci à Stéphane pour cette vidéo et ses autres vidéos toujours pertinentes !

Épandage

A la suite de la filtration principale, l’eau s’évacue du bac et tombe dans une tranchée d’épandage de 6 m2. 30 cm de cailloux sont entreposés sur une longueur de 6 m et d’une largeur d’un mètre. Un regard de contrôle sera ajouté et un géotextile viendra protéger les cailloux avant la mise en place de la terre.

Schéma technique de la tranchée d'épandage Aquatiris
Schéma technique de la tranchée d’épandage Aquatiris

Préparation des Travaux

Vu notre pente et après la première visite du technicien Aquatiris, nous avons fait en sorte qu’il y ait bien un rang de parpaing dépassant le niveau du sol côté pente afin d’éviter que des ruissellements viennent parasiter le bon fonctionnement de filtre.

Nous avons pensé et acheminé les matériaux pour construire en attendons que notre terrassier vienne faire les trous. Nous devons également faire venir des granulats compatibles avec le filtre. A priori, il faut bannir les pierres trop calcaire et pour le sable c’est encore plus compliqué. Ainsi, le sable nous sera fourni par notre conseil et les autres granulats seront commandés auprès de la carrière FAMY à Lancrans.

Il faudra compter environ

  • 1.2 m3 de sable
  • 4 m3 de 0/32 pour le bac et la zone d’épandage
  • 2 m3 de 4/11

J’en ai profité pour commander du mélange à béton pour la réalisation des fondations et du sable à maçonner pour maçonner les parpaings.

Travaux de construction (juillet et août 2022)

La venue de la société AATP mi juillet à permis de créer entre autre, le trou du bassin Aquatiris et nos vacances du mois d’août ont été mises à profit pour nous lancer ! Le père de Loïc est venu en renfort sur ce chantier et nous le remercions pour son aide précieuse !

Les fondations

La première étape, après la création des trous à la mini pelle a été de créer des fondations en béton armé pour poser nos parpaings dans de bonnes conditions. Pour cela, nous avons coffré au mieux le rectangle de 4m*2m intérieur et posé du fer à béton et noyé le tout dans plusieurs cm de béton. L’accès en dessous de la maison étant compliqué, c’est à la brouette manuelle que le béton a été descendu et ce, à la sueur de mon front 😛 ! Nous avions pas mal de pente et un côté sur la roche. Sur ce côté, seul des fers à béton ont été posés et sur les autres côtés, une armature de chaînage de 10 cm a été posée.

Préparation des fondations en béton armé pour le bac Aquatiris de 4m par 2m
Préparation des fondations en béton armé pour le bac Aquatiris de 4m par 2m

Pose des parpaings

La pose des parpaings commencent par le premier rang qui est délicat car c’est lui qui va conditionner la bonne suite des travaux. L’idée est d’essayer d’avoir un rectangle respectant bien les dimensions attendues à savoir 4m par 2m intérieur. Pour nous laisser un peu de souplesse, notre conseiller Aquatiris nous a recommandé de faire 4m et 3cm par 2m et 3 cm afin que les grilles qui viendront fermer le bac ne soient pas trop serrées.

Pythagore, notre allié

Pour obtenir ce rectangle aux bonnes dimensions et parfait, nous avons utilisés la formule permettant d’obtenir les diagonales et donc l’hypoténuse qui est ici d’environ 4.51 m. C’est ainsi que nous avons pu poser et coller les 4 premiers angles. A chaque angle, un parpaing de chainage d’angle est posé ainsi qu’un parpaing classique. Nous vérifions les niveaux pour que tout concorde et voilà nos 4 angles sont prêts ! La colle est dosée comme suit : 1 seau de ciment pour 3 seau de sable 0/4.

Le premier rang des parpaings est posé pour notre assainissement Aquatiris
Le premier rang des parpaings est posé pour notre assainissement Aquatiris (ouf)

La suite est de répéter ce travail sur 3 autres rangs en croisant les parpaings classiques et ceux de chaînage ce qui engendre quelques petites découpent. Nous percerons aussi les angles au forêt béton pour enfoncer des fers à béton dans les angles.

Les étages se succèdent, cela fait 12 mètres de parpaings à poser par étage
Les étages se succèdent, cela fait 12 mètres de parpaings à poser par étage

Nous travaillons tôt car en cet été, même à cette altitude, il fait trop chaud l’après-midi pour maçonner. Après plusieurs matinées, nous voilà au dernier rand soit un peu plus d’un mètre avec les joints. Le dernier rand est composé de parpaings en U. Ces derniers font faire office de coffrage afin de chaîner l’ensemble avec un fer à béton de chaînage. Les angles sont coulés de béton ainsi que les U. Le devant n’est pas coulé car les tuyau pvc 100 mm viendront traverser ce dernier rang un peu plus tard.

Les 4 étages sont posés, pose du dernier qui sera un chaînage vertical
Les 4 étages sont posés, pose du dernier qui sera un chaînage vertical, les angles sont coffrés et remplis de béton

Avant de remplir la face de l’arrivée de l’eau à traiter, nous avons posé le regard de distribution et passé les tuyaux pvc 100 mm au travers de ce dernier. Le regard de distribution permet d’envoyer l’eau à droite ou à gauche du bac de filtration tous les 15 jours. Le bac sera séparé en deux avec une grande dalle en béton non étanche.

Le trou d'évacuation est percée à l'aide d'un burineur en bas du bac Aquatiris
Le trou d’évacuation est percée à l’aide d’un burineur en bas du bac

Pose des géotextiles et de l’EPDM (la bâche)

Avant de poser la bâche, nous avons ajouté des cailloux en fond du bac pour remonter au niveau du bas du premier parpaing. Ensuite, pour affiner le tout, des graviers 0/16 ont été posés avec une pente d’environ 2 % vers la sortie du bac. Enfin, le géotextile fourni par le kit Aquatiris a été posé afin de ne pas abîmer la bâche. Ce géotextile très épais protège le sol mais aussi les côtés.

Concernant la pose, nous avons été aidé par notre conseillé Aquatirs Guénaël RIVAT car c’est assez délicat.

Pose du géotextile dans le bac
Pose du géotextile dans le bac

Un trou au cuter est effectué dans le géotextile au niveau de l’évacuation précédemment creusée dans le parpaing.

Pose de la bâche (EPDM) du bac Aquatiris
Pose de la bâche (EPDM) du bac Aquatiris

Une fois posé et pliée (les plis sont passés à l’arrière de la bâche), la bâche est maintenue temporairement avec des serres-joints. Le trou de l’évacuation est alors déterminée sur la bâche et le kit d’étanchéité est visée sur la bâche. Ensuite, le cuter vient ouvrir ce trou.

Le trou d'évacuation est déterminée et le kit d'étanchéité de la sortie est fixée à l'aide de vis
Le trou d’évacuation est déterminée et le kit d’étanchéité de la sortie est fixée à l’aide de vis
Le second géotextile est posé sur la bâche
Le second géotextile est posé sur la bâche

Mise en place de la ventilation et du drain

Avant de remplir le bac de cailloux, gravier et sable, il faut poser le drain. Ce drain va évacuer l’eau vers la zone d’épandage en contre bas. Ce drain doit être également ventilé par deux remontées en pvc 100 mm classique. Les ouvertures du drains sont vers le sol. Des chapeaux viendront prendre place plus tard. Attention a ne pas monter trop haut les tuyaux sous peine de devoir les redécouper lors de la mise en place des grilles. Au niveau de la sortie, un coude en T + un coude à 45° a été utilisé et de l’autre côté, deux coudes de 45° ont permis de faire le travail.

L'évacuation via le drain du bac Aquatiris et sa ventilation
L’évacuation via le drain du bac Aquatiris et sa ventilation
La sortie du bac s'effectue via un toyau pvc après avoir mis les réducteurs fournis par Aquatiris dedans et à l’extérieur
La sortie du bac s’effectue via un toyau pvc après avoir mis les réducteurs fournis par Aquatiris dedans et à l’extérieur

La tâche titanesque du remplissage du bac Aquatiris

L’accès à notre bac de phyto-épuration Aquatiris est délicate. C’est aussi pour cela que nous nous en sommes occupé. Les graviers vont permettre la filtration et ce n’est pas moins de 5 m3 de matériaux qu’il va falloir emmener.

Les gros cailloux ou petits galets sont les pires à pelleter
Les gros cailloux ou petits galets sont les pires à pelleter

En bas, 20 cm de cailloux 4/10 cm sont à poser. Ajoutez à cela 25 cm de gravier 16/32 mm et 15 cm de sable ! Les bigs bags ont été commandés à la société SAMSE et ont été livrés en big bag et posé tout en haut de la propriété. Il a fallu aller les pelleter à la brouette à moteur, les descendre et de nouveau les pelleter pour venir benner à la brouette manuelle.

Les 20 cm de galets sont posés, (environ 1.8 m3)
Les 20 cm de galets sont posés, (environ 1.8 m3)
Les enfants adorent aider quand ils le peuvent, remplissage du gravier : 2 m3

Cela fait du sport je vous assure ! Attention, toutes les carrières ne conviennent pas, demandez conseil auprès de votre prestataire Aquatiris. Pour les cailloux, graviers, nous avons pu trouver localement mais pour le sable, c’est le technicien affilié Aquatiris qui nous a livrer les 1.2 m3 nécessaires. En effet, un sable non adapté serait fatal pour la filière. Trop calcaire il se mettrait à « fondre » formant une croute en surface si vous envoyez du vinaigre.

Une séparation en béton.

Dans la concéption Aquatiris, les bacs sont séparés par un bloc de béton que l’on pose sur le gravier. Ce bloc est donc enterré de 15 cm de sable.

La barre de béton (lourde) est posée sur le gravier
La barre de béton (lourde) est posée sur le gravier et recouverte de 15 cm de sable
Le sable est à son tour ajouté

Regard, répartiteurs et alimentation

Un regard de répartition est posé en amont du bac. Ce regard permet d’alterner l’envoi de l’eau à traiter. Il est demandé d’alterner tous les 15 jours pour avoir des phases plus sèches. C’est plus important si vous avez les eaux des wc ce qui n’est pas le cas chez nous Les tuyau doivent arriver au dessus des répartiteurs plastiques (que l’on rempli d’un peu de cailloux pour les lester). Il doit y avoir une chute minimum de 10 cm et ils doivent être placés eux mêmes à 10 cm du mur environ pour assurer une bonne répartition.

Alimentation en eau usée vers la phyto-épuration Aquatiris
Alimentation en eau usée vers la phyto-épuration Aquatiris

Le regard est percé derrière et un joint est posé pour enfiler le tuyau pvc. J’ai percé ce dernier avec une scie cloche de 112 mm soit 12 mm de plus pour que le joint puisse ensuite laisser passer le tuyau. Ensuite, le réseau de tuyau remonte jusqu’à la maison. Bien-sûr tous les tuyaux, coudes pvc contre pvc sont collés à la colle spécifique PVC.

Suite à la pose des tuyau, nous avons pu terminer de couler le béton dans le chaînage horizontale. Une fois sec, nous avons pu fixer des lambourdes traitées classe 4 afin de tenir la bâche et les géotextiles. Ces lambourdes vont également servir à soutenir les grilles qui viendront se poser sur le bac. Ces grilles seront soutenues également par 2 profilés en T et une autre lambourde qui sera fixée au milieu car Aquatiris ne fourni pas ce troisième profilé…

La zone d’épandage de 6 m2

La zone d’épandage reçoit l’eau filtrée pour la répartir dans le milieu naturel. Dans notre cas, il y avait besoin de 6 m2. Un regard vient récupérer les eaux avant de les envoyer vers un drain dans les galets. 20 cm de galets sont posés, le drain vient en pente se poser dessus et de nouveau 10 cm de galets sont posés. Un géotextile vient recouvrir le tout avant de mettre 10 cm de terre. Il faudra ici également 1.8 m3 de galets pour finir le travail !

Conclusion de cette auto-construction d’un filtre Aquatiris

Au final, la construction ne présente pas de difficultés majeures. Pour autant, il faut être plutôt bon bricoleur et l’accompagnement d’un professionnel aide vraiment pour les petites astuces mais aussi pour la phase de la pose de l’EPDM. L’aspect physique, surtout dans notre contexte fait que ce n’est pas forcément accessible à tous mais quel fierté d’avoir réussi ce tour de force !

Le matériel fourni par Aquatiris est de bonne qualité et nous sommes heureux d’avoir misé sur cette filière d’épuration car elle nous permettra d’épurer nos eaux grises de façon satisfaisante tout en étant 100% autonome. En effet, le système demande en effet aucun moteur car fonctionnant par gravité et l’entretien est quasi nul (entretien des roseaux une fois par an, désherbage au début). Nous ferons par contre attention de ne pas financer le traitement de nos eaux usées par l’assainissement collectif – qui ne fonctionne d’ailleurs que très mal dans la commune en 2022…

« Older posts

© 2022 belle-et-doux

Theme by Anders NorenUp ↑
